GUIDE DE MONTAGE
Charnières et Portes

Suivez, étape par étape, notre guide d'aide au montage pour vos charnières et portes MyDimm sur mesure.
Télécharger le guide de montage
Plans 3D meubles sur mesure mydimm avec des charnières et portes

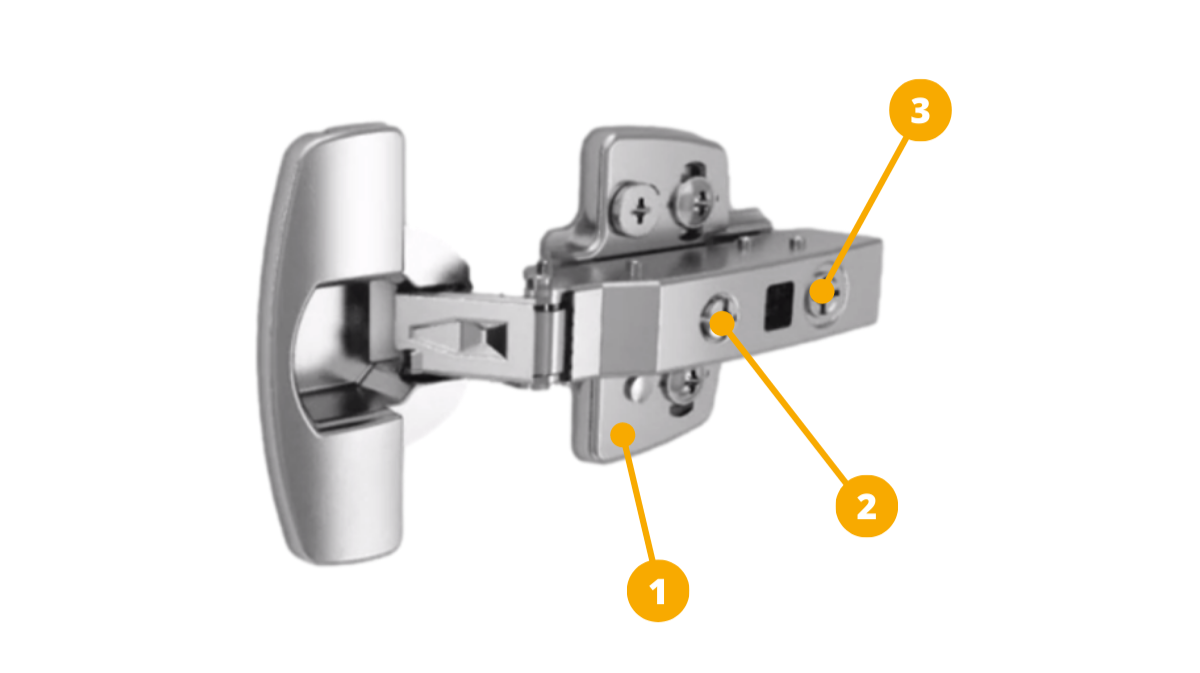

1 Compatibilité de la plaque de montage avec la gamme de charnières Intermat.
2 Réglage de la profondeur +3/-2 mm. Ajustage de la porte au millimètre près au moyen d'un réglage direct.
3 Réglage du recouvrement intégré +/-2 mm avec limitation de butée pour un jeu parfait.

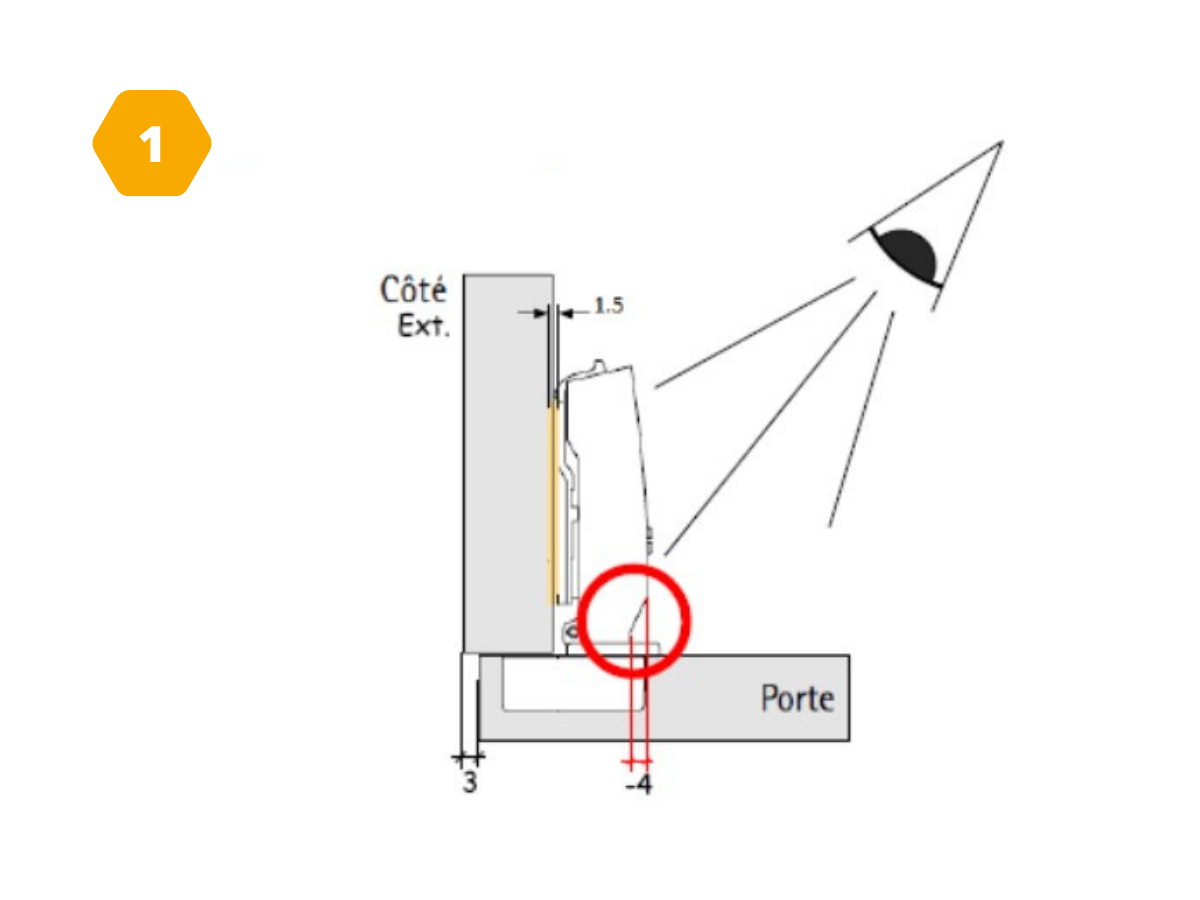

Ferrage en applique

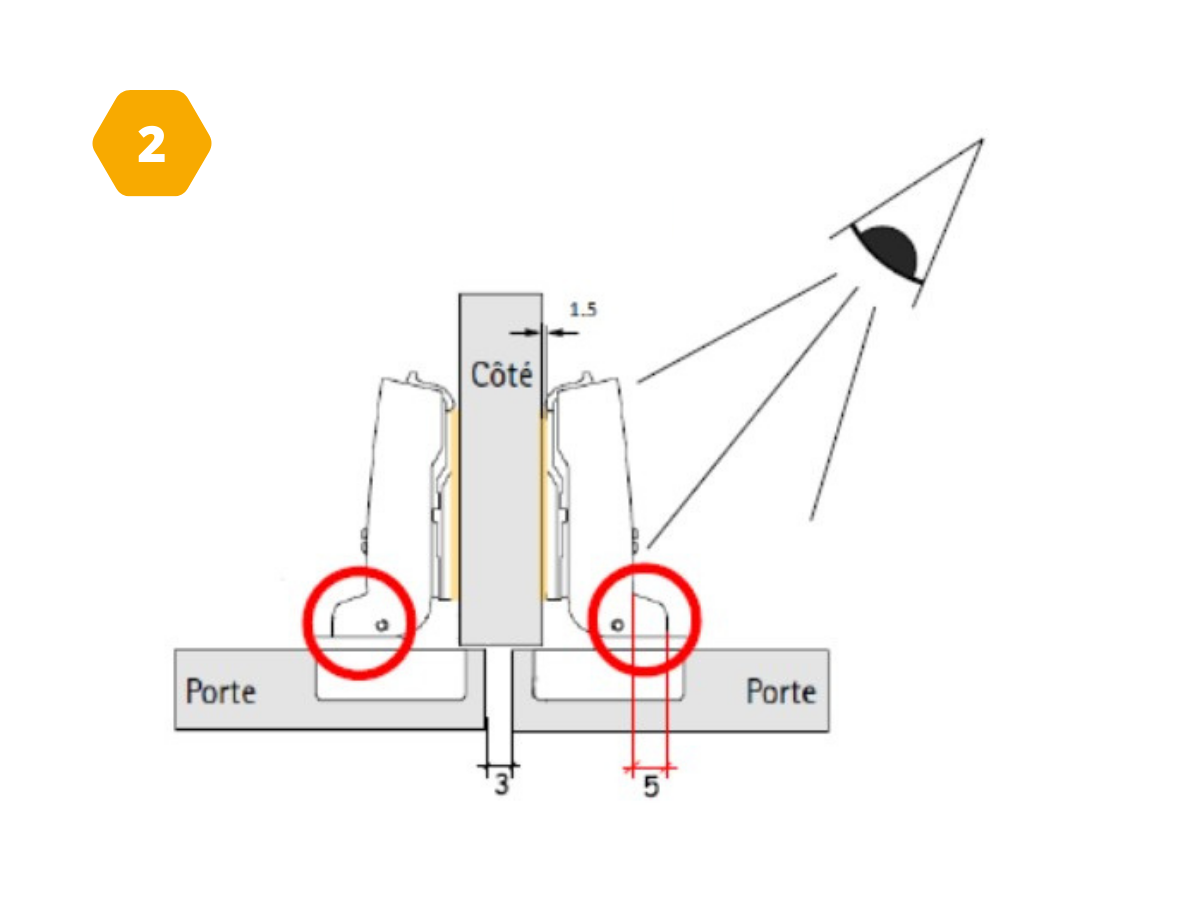

Ferrure de montant central

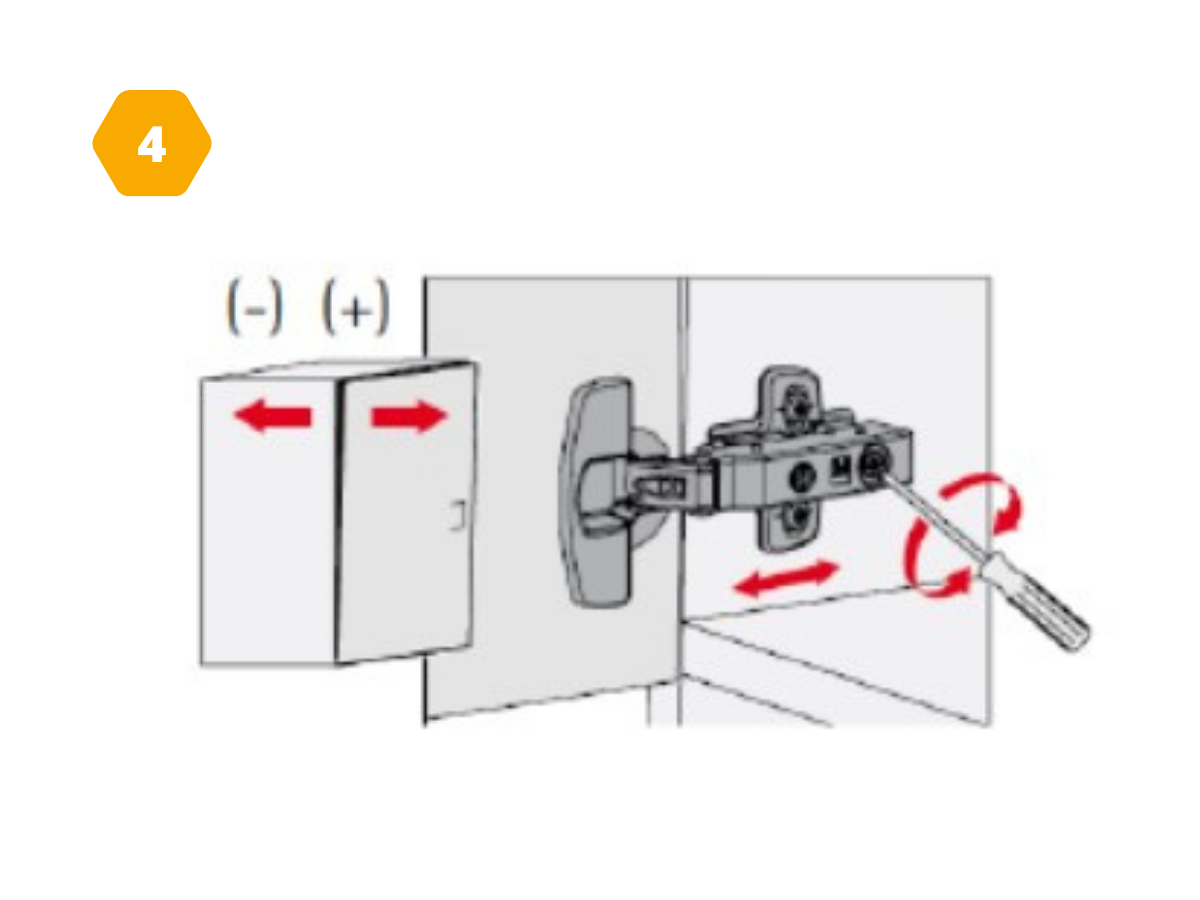

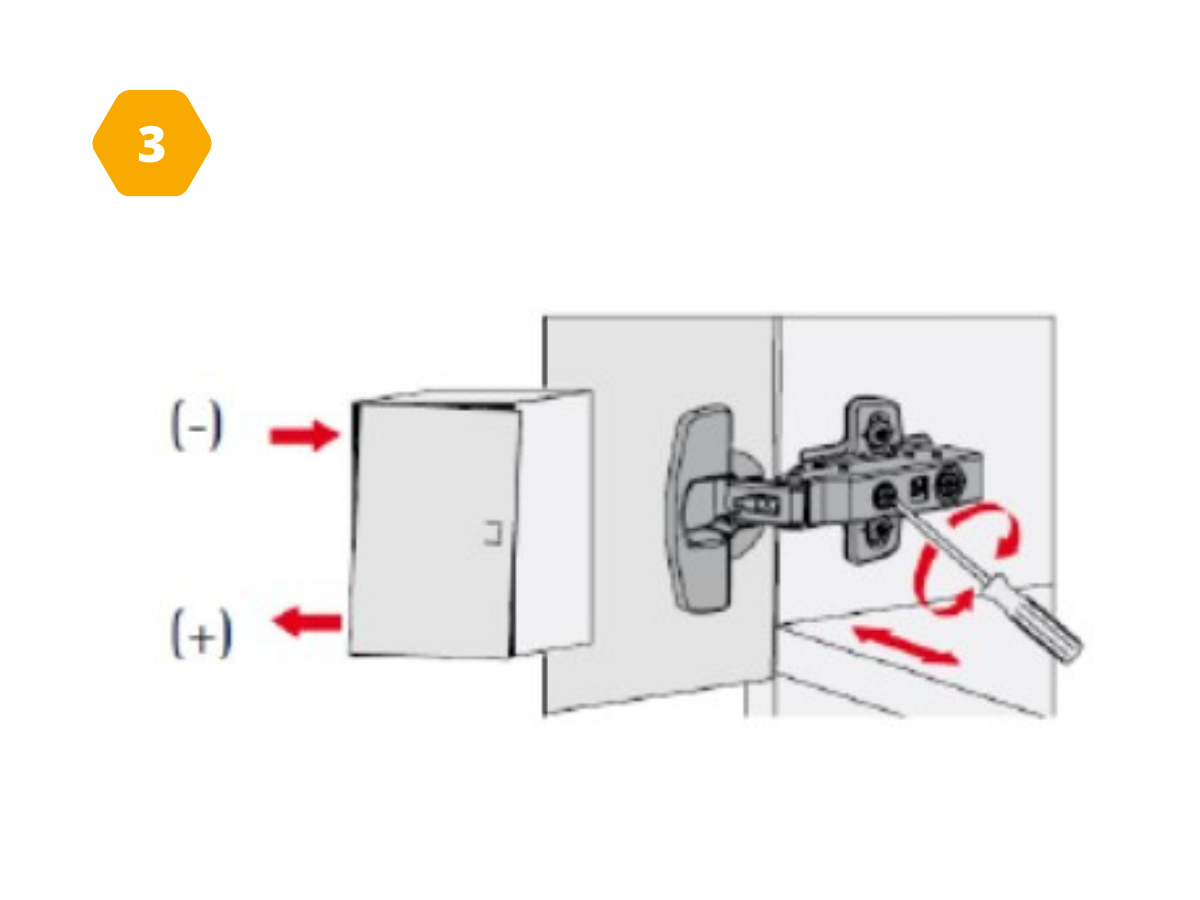

Réglage du recouvrant

En tournant la vis à droite :
Le recouvrement de porte diminue (-).
En tournant la vis à gauche :
Le recouvrement de porte augmente (+).

Réglage en profondeur

Réglages en profondeur direct, continu.

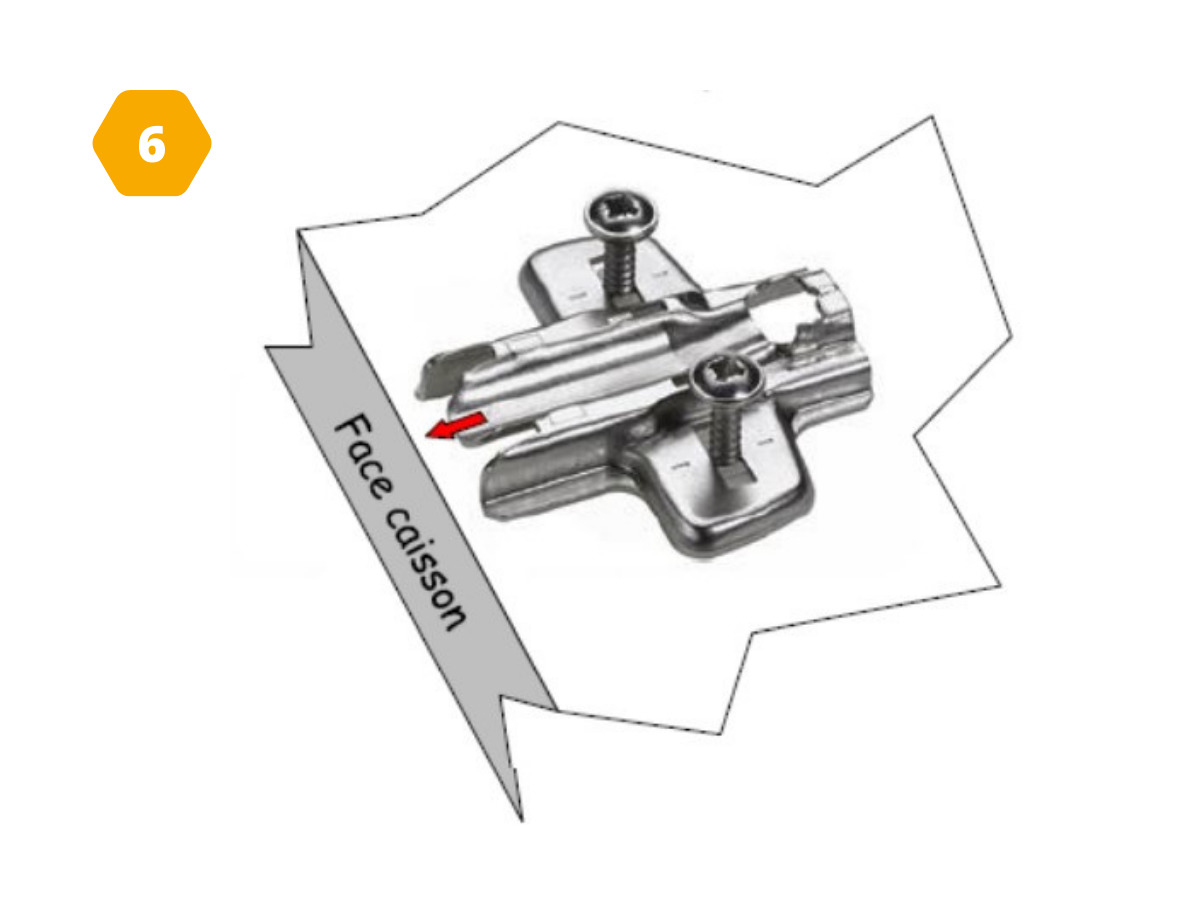

Réglage en hauteur

Des plaques de montage réglables en hauteur permettent d'ajuster les portes avec précision en hauteur.

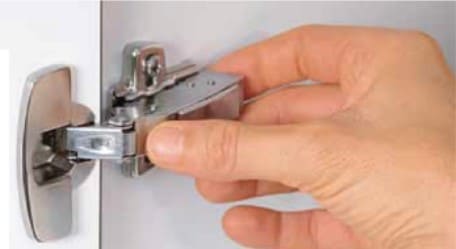

Un montage sans outillage

Le montage ou le démontage s'effectue sans outillage, rapidement et sans problème. Le déverrouillage s'effectue par une simple pression du doigt sur la touche de déclipsage montée de manière invisible. Ainsi, la charnière se détache dans un mouvement ergonomique de la touche de déverrouillage et du bras de charnière.

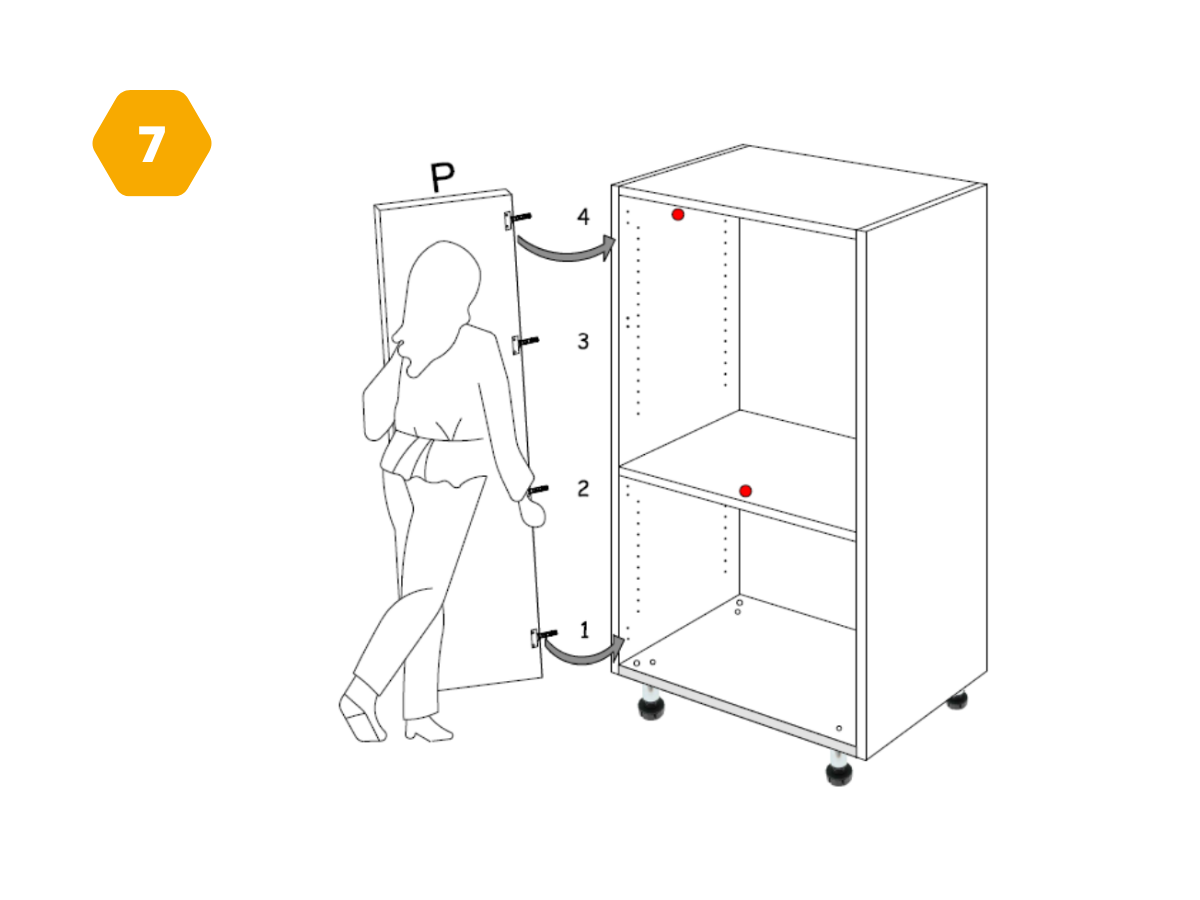

Attachez la porte au meuble.

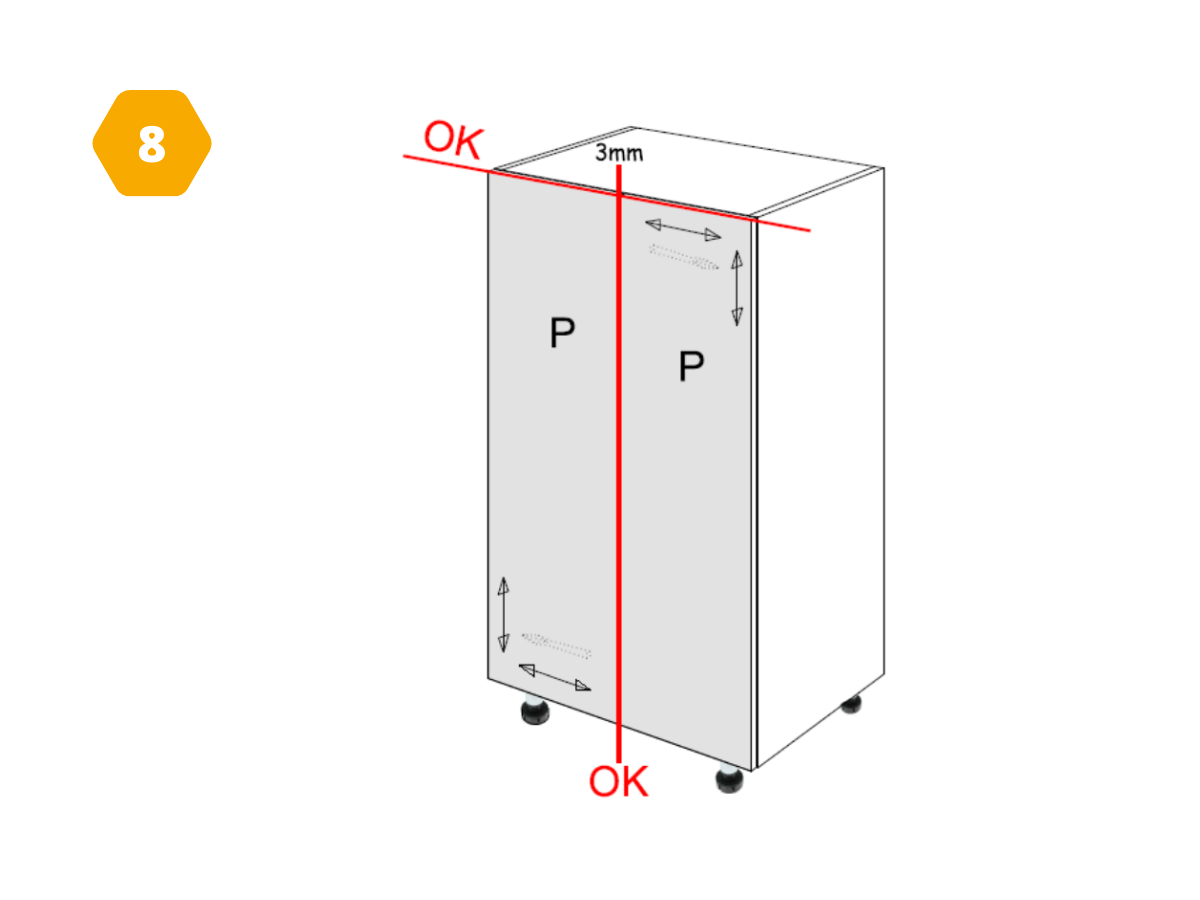

Vérifiez que les panneaux du meubles soient bien alignés.
